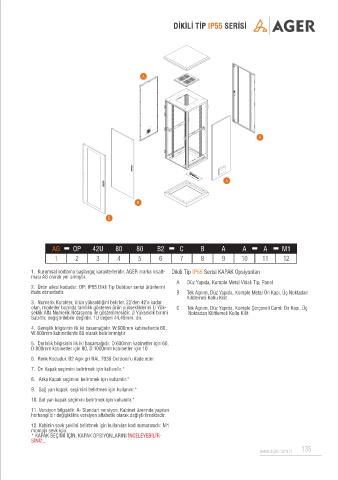

Page 132 - AGER Katalog

DİKİLİ TİP IP55 SERİSİ

A

B

A

B

C

- - - -
AG OP 42U 80 80 B2 C B A A A M1
1 2 3 4 5 6 7 8 9 10 11 12

1. Kurumsal kodlama başlangıç karakterleridir. AGER marka kısalt- Dikili Tip IP55 Serisi KAPAK Opsiyonları
ması AG olarak yer almıştır.
A Düz Yapıda, Komple Metal Vidalı Tip, Panel
2. Ürün ailesi kodudur. OP; IP55 Dikli Tip Outdoor serisi ürünlerini
ifade etmektedir. B Tek Açılım, Düz Yapıda, Komple Metal Ön Kapı, Üç Noktadan
Kilitlemeli Kollu Kilit
3. Numerik Karakter, ürün yüksekliğini belirler. 22’den 42’e kadar
olan, modeller bazında farklılık gösteren ürün yüksekliklerini U Yük- C Tek Açılım, Düz Yapıda, Komple Çerçeveli Camlı Ön Kapı, Üç
seklik Alfa Numerik Notasyonu ile gösterilmesidir. U Yükseklik birimi Noktadan Kilitlemeli Kollu Kilit
Sabittir, değiştirilebilir değildir. 1U değeri 44,45mm. dir.
4. Genişlik bilgisinin ilk iki basamağıdır. W:600mm kabinetlerde 60,
W:800mm kabinetlerde 80 olarak belirlenmiştir

5. Derinlik bilgisinin ilk iki basamağıdır. D:600mm kabinetler için 60,
D:800mm kabinetler için 80, D:1000mm kabinetler için 10
6. Renk Kodudur. B2 Açık gri RAL 7035 Outdoor’u ifade eder.
7. Ön Kapak seçimini belirtmek için kullanılır.*
8. Arka Kapak seçimini belirtmek için kullanılır.*

9. Sağ yan kapak seçimini belirtmek için kullanılır.*
10. Sol yan kapak seçimini belirtmek için kullanılır.*
11. Versiyon bilgisidir. A- Standart versiyon. Kabinet üzerinde yapılan
herhangi bir değişiklikte versiyon alfabetik olarak değiştirilmektedir.

12. Kabinin sevk şeklini belirtmek için kullanılan kod numarasıdır. M1
montajlı sevk için.
* KAPAK SEÇİMİ İÇİN; KAPAK OPSİYONLARINI İNCELEYEBİLİR-
SİNİZ...
www.ager.com.tr 135
