P. 46

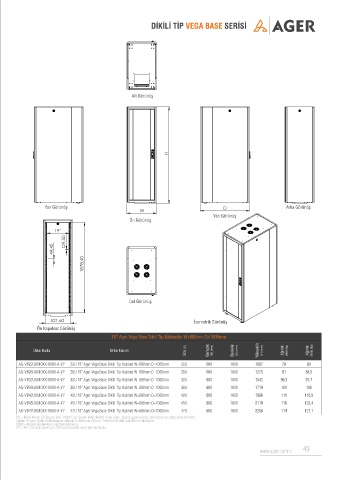

DİKİLİ TİP VEGA BASE SERİSİ
Alt Görünüş
Yan Görünüş Arka Görünüş
Yan Görünüş
Ön Görünüş
Üst Görünüş
İzometrik Görünüş
Ön Kapaksız Görünüş
19’’ Ager Vega Base Dikili Tip Kabinetler W=600mm D=1000mm
Boy (U) (W) (mm) (D) (mm) (H) (mm) (Net) (kg)
Ürün Kodu Ürün Tanımı Genişlik Derinlik Yükseklik Ağırlık Ağırlık (Brüt) (kg)
AG-VB22U6010XX-0000-A-YY 22U 19’’ Ager Vega Base Dikili Tip Kabinet W=600mm D=1000mm 22U 600 1000 1097 78 81
AG-VB26U6010XX-0000-A-YY 26U 19’’ Ager Vega Base Dikili Tip Kabinet W=600mm D=1000mm 26U 600 1000 1275 81 84,5
AG-VB32U6010XX-0000-A-YY 32U 19’’ Ager Vega Base Dikili Tip Kabinet W=600mm D=1000mm 32U 600 1000 1542 93,3 97,7
AG-VB36U6010XX-0000-A-YY 36U 19’’ Ager Vega Base Dikili Tip Kabinet W=600mm D=1000mm 36U 600 1000 1719 101 106
AG-VB42U6010XX-0000-A-YY 42U 19’’ Ager Vega Base Dikili Tip Kabinet W=600mm D=1000mm 42U 600 1000 1986 111 116,9
AG-VB45U6010XX-0000-A-YY 45U 19’’ Ager Vega Base Dikili Tip Kabinet W=600mm D=1000mm 45U 600 1000 2119 116 122,4
AG-VB47U6010XX-0000-A-YY 47U 19’’ Ager Vega Base Dikili Tip Kabinet W=600mm D=1000mm 47U 600 1000 2208 114 121,1
XX = Renk Kodu, B1 Beyaz RAL 7035’i, S1 Siyah RAL 9005’i ifade eder, sipariş aşamasında temsilciye bu bilgi aktarılmalıdır.
Lütfen Pinyon Ayak Kullandığınız zaman H değerine 30mm, Tekerlek Grubu İçin 80mm ekleyiniz.
0000 = Kapak seçenekleri sayfasına bakınız.
YY = M1 montajlı sevk için, D1 ise demonte sevk için kullanılır.
