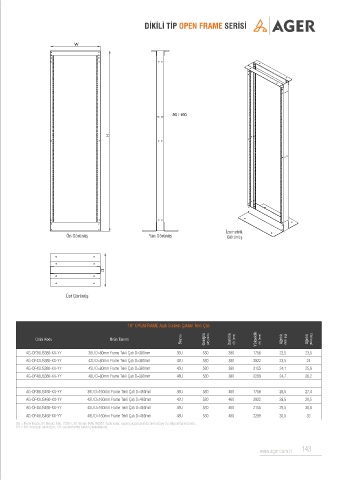

P. 140
DİKİLİ TİP OPEN FRAME SERİSİ
İzometrik
Ön Görünüş Yan Görünüş Görünüş
Üst Görünüş
19” OPENFRAME Açık Sistem Çatılar Tekli Çatı
Boy (U) (W) (mm) (D) (mm) (H) (mm) (Net) (kg)
Ürün Kodu Ürün Tanımı Genişlik Derinlik Yükseklik Ağırlık Ağırlık (Brüt) (kg)
AG-OF36US380-XX-YY 36U D=80mm Frame Tekli Çatı D=380mm 36U 530 380 1756 22,5 23,5
AG-OF42US380-XX-YY 42U D=80mm Frame Tekli Çatı D=380mm 42U 530 380 2022 23,5 24
AG-OF45US380-XX-YY 45U D=80mm Frame Tekli Çatı D=380mm 45U 530 380 2155 24,1 25,6
AG-OF48US380-XX-YY 48U D=80mm Frame Tekli Çatı D=380mm 48U 530 380 2289 24,7 26,2
AG-OF36US460-XX-YY 36U D=160mm Frame Tekli Çatı D=460mm 36U 530 460 1756 26,5 27,4
AG-OF42US460-XX-YY 42U D=160mm Frame Tekli Çatı D=460mm 42U 530 460 2022 28,5 29,5
AG-OF45US460-XX-YY 45U D=160mm Frame Tekli Çatı D=460mm 45U 530 460 2155 29,5 30,8
AG-OF48US460-XX-YY 48U D=160mm Frame Tekli Çatı D=460mm 48U 530 460 2289 30,5 32
XX = Renk Kodu, B1 Beyaz RAL 7035’i, S1 Siyah RAL 9005’i ifade eder, sipariş aşamasında temsilciye bu bilgi aktarılmalıdır.
YY = M1 montajlı sevk için, D1 ise demonte sevk için kullanılır.
