P. 142

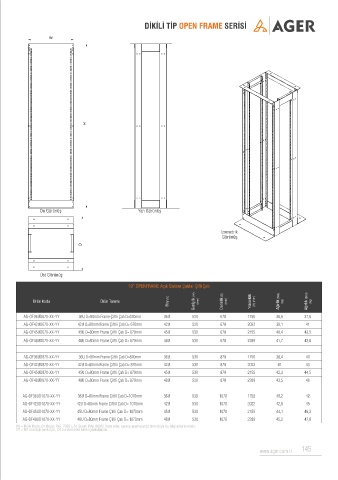

DİKİLİ TİP OPEN FRAME SERİSİ
Ön Görünüş Yan Görünüş
İzometrik
Görünüş
Üst Görünüş
19” OPENFRAME Açık Sistem Çatılar Çifli Çatı
Ürün Kodu Ürün Tanımı Boy (U) Genişlik (W) (mm) Derinlik (D) (mm) Yükseklik (H) (mm) Ağırlık (Net) (kg) Ağırlık (Brüt) (kg)
AG-OF36UD670-XX-YY 36U D=80mm Frame Çiftli Çatı D=670mm 36U 530 670 1756 36,6 37,8
AG-OF42UD670-XX-YY 42U D=80mm Frame Çiftlii Çatı D= 670mm 42U 530 670 2022 39,1 41
AG-OF45UD670-XX-YY 45U D=80mm Frame Çiftli Çatı D= 670mm 45U 530 670 2155 40,4 42,5
AG-OF48UD670-XX-YY 48U D=80mm Frame Çiftli Çatı D= 670mm 48U 530 670 2289 41,7 43,8
AG-OF36UD870-XX-YY 36U D=80mm Frame Çiftli Çatı D=870mm 36U 530 870 1756 38,4 40
AG-OF42UD870-XX-YY 42U D=80mm Frame Çiftlii Çatı D= 870mm 42U 530 870 2022 41 43
AG-OF45UD870-XX-YY 45U D=80mm Frame Çiftli Çatı D= 870mm 45U 530 870 2155 42,3 44,5
AG-OF48UD870-XX-YY 48U D=80mm Frame Çiftli Çatı D= 870mm 48U 530 870 2289 43,5 46
AG-OF36UD1070-XX-YY 36U D=80mm Frame Çiftli Çatı D=1070mm 36U 530 1070 1756 40,2 42
AG-OF42UD1070-XX-YY 42U D=80mm Frame Çiftlii Çatı D= 1070mm 42U 530 1070 2022 42,8 45
AG-OF45UD1070-XX-YY 45U D=80mm Frame Çiftli Çatı D= 1070mm 45U 530 1070 2155 44,1 46,3
AG-OF48UD1070-XX-YY 48U D=80mm Frame Çiftli Çatı D= 1070mm 48U 530 1070 2289 45,2 47,8
XX = Renk Kodu, B1 Beyaz RAL 7035’i, S1 Siyah RAL 9005’i ifade eder, sipariş aşamasında temsilciye bu bilgi aktarılmalıdır.
YY = M1 montajlı sevk için, D1 ise demonte sevk için kullanılır.
