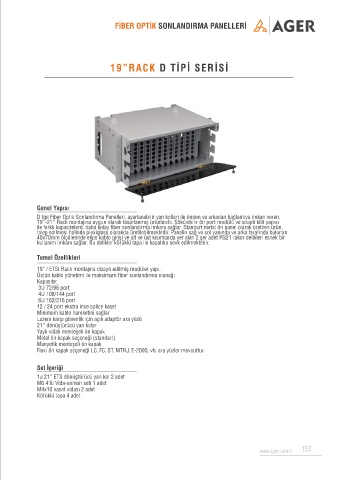

Page 150 - AGER Katalog

FİBER OPTİK SONLANDIRMA PANELLERİ

19”RACK D TİPİ SERİSİ

Genel Yapısı
D tipi Fiber Optik Sonlandırma Panelleri, ayarlanabilir yan kolları ile önden ve arkadan bağlantıya imkan veren,
19’’-21’’ Rack montajına uygun olarak tasarlanmış ürünlerdir. Sökülebilir ön port modülü ve snapli kilit yapısı
ile farklı kapasitelerd, daha kolay fiber sonlandırma imkanı sağlar. Standart metal ön panel olarak üretilen ürün,
talep edilmesi halinde plexiglass olarakda üretilebilmektedir. Panelin sağ ve sol yanında ve arka tarafında bulunan
40x70mm ölçülerinde elips kablo girişi ve alt ve üst kısımlarda yer alan 2 şer adet PG21 rakor delikleri esnek bir
kullanım imkanı sağlar. Bu delikler körüklü tapa ile kapatılıp sevk edilmektedir.

Temel Özellikleri
19” / ETSI Rack montajına dizayn edilmiş modüler yapı.
Üstün kablo yönetimi ile maksimum fiber sonlandırma olanağı
Kapasite;
3U 72/96 port
4U 108/144 port
6U 162/216 port
12 / 24 port ekstra ince splice kaset
Minimum kablo hareketini sağlar
Lazere karşı güvenlik için açılı adaptör ara yüzü
21’’ dönüştürücü yan kolar
Yaylı vidalı menteşeli ön kapak
Metal ön kapak seçeneği (standart)
Manyetik menteşeli ön kapak
Flexi ön kapak seçeneği LC, FC, ST, MTRJ, E-2000, vb. ara yüzler mevcuttur.

Set İçeriği
1u 21’’ ETS dönüştürücü yan kol 2 adet
M6 4’lü Vida-somun seti 1 adet
M4x10 kaset vidası 2 adet
Körüklü tapa 4 adet

www.ager.com.tr 153
