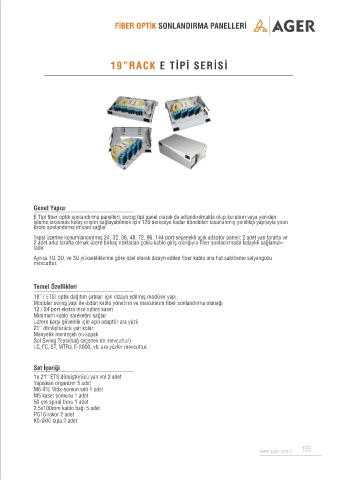

Page 152 - AGER Katalog

FİBER OPTİK SONLANDIRMA PANELLERİ

19”RACK E TİPİ SERİSİ

Genel Yapısı
E Tipi fiber optik sonlandırma panelleri, swing tipi panel olarak da adlandırılmakta olup kurulum veya yeniden
işleme sırasında kolay erişim sağlayabilmek için 120 dereceye kadar dönebilen tasarlanmış yenilikçi yapısıyla youn
kablo sonlandırma imkanı sağlar.
Tapsi üzerine konumlandırılmış 24, 32, 36, 48, 72, 96, 144 port seçenekli açılı adaptör paneli; 2 adet yan tarafta ve
2 adet arka tarafta olmak üzere birkaç noktadan çoklu kablo giriş olanğıyla fiber sonladırmada kolaylık sağlamak-
tadır.
Ayrıca 1U, 2U, ve 3U yüksekliklerine göre özel olarak dizayn edilen fiber kablo ana hat sabitleme salyangozu
mevcuttur.

Temel Özellikleri
19” / ETSI optik dağıtım çatıları için dizayn edilmiş modüler yapı.
Modüler swing yapı ile üstün kablo yönetimi ve maksimum fiber sonlandırma olanağı
12 / 24 port ekstra ince splice kaset
Minimum kablo hareketini sağlar
Lazere karşı güvenlik için açılı adaptör ara yüzü
21’’ dönüştürücü yan kolar
Manyetik menteşeli ön kapak
Sol Swing Tepsi(sağ seçenek de mevcuttur)
LC, FC, ST, MTRJ, E-2000, vb. ara yüzler mevcuttur.

Set İçeriği
1u 21’’ ETS dönüştürücü yan kol 2 adet
Yapışkan organizer 5 adet
M6 4’lü Vida-somun seti 1 adet
M5 kaset somunu 1 adet
50 cm spiral boru 1 adet
2.5x100mm kablo bağı 5 adet
PG16 rakor 2 adet
Körüklü tapa 2 adet
