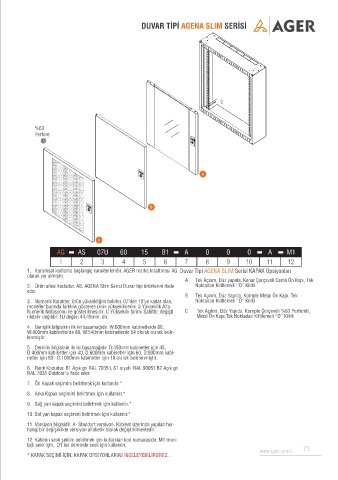

DUVAR TİPİ AGENA SLIM SERİSİ

%63
Perfore

A

B

- C - - -
AG AS 07U 60 15 B1 A 0 0 0 A M1

1 2 3 4 5 6 7 8 9 10 11 12
1. Kurumsal kodlama başlangıç karakterleridir. AGER marka kısaltması AG Duvar Tipi AGENA SLIM Serisi KAPAK Opsiyonları
olarak yer almıştır.
A Tek Açılım, Düz yapıda, Kenar Çerçeveli Camlı Ön Kapı, Tek
2. Ürün ailesi kodudur. AS; AGENA Slim Serisi Duvar tipi ürünlerini ifade Noktadan Kilitlemeli ‘‘O’’ Kilitli
eder.
B Tek Açılım, Düz Yapıda, Komple Metal Ön Kapı, Tek
3. Numerik Karakter, ürün yüksekliğini belirler. 07’den 12’ye kadar olan, Noktadan Kilitlemeli ‘‘O’’ Kilitli
modeller bazında farklılık gösteren ürün yüksekliklerini U Yükseklik Alfa
Numerik Notasyonu ile gösterilmesidir. U Yükseklik birimi Sabittir, değişti C Tek Açılım, Düz Yapıda, Komple Çerçeveli %63 Perforeli,
rilebilir değildir. 1U değeri 44,45mm. dir. Metal Ön Kapı,Tek Noktadan Kilitlemeli ‘‘O’’ Kilitli
4. Genişlik bilgisinin ilk iki basamağıdır. W:600mm kabinetlerde 60,
W:800mm kabinetlerde 80, W:540mm kabinetlerde 54 olarak olarak belir-
lenmiştir.

5. Derinlik bilgisinin ilk iki basamağıdır. D:450mm kabinetler için 45,
D:400mm kabinetler için 40, D:600mm kabinetler için 60, D:800mm kabi-
netler için 80, D:1000mm kabinetler için 10 olarak belirlenmiştir.
6. Renk Kodudur. B1 Açık gri RAL 7035’i, S1 siyah RAL 9005’i B2 Açık gri
RAL 7035 Outdoor’u ifade eder.

7. Ön Kapak seçimini belirtmek için kullanılır.*
8. Arka Kapak seçimini belirtmek için kullanılır.*
9. Sağ yan kapak seçimini belirtmek için kullanılır.*
10. Sol yan kapak seçimini belirtmek için kullanılır.*
11. Versiyon bilgisidir. A- Standart versiyon. Kabinet üzerinde yapılan her-
hangi bir değişiklikte versiyon alfabetik olarak değiştirilmektedir.
12. Kabinin sevk şeklini belirtmek için kullanılan kod numarasıdır. M1 mon-
tajlı sevk için, D1 ise demonte sevk için kullanılır.
www.ager.com.tr 71
* KAPAK SEÇİMİ İÇİN; KAPAK OPSİYONLARINI İNCELEYEBİLİRSİNİZ...
