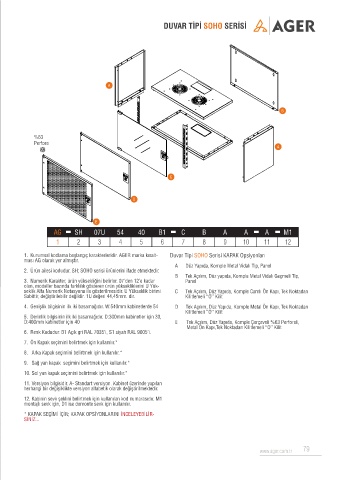

Page 76 - AGER Katalog

DUVAR TİPİ SOHO SERİSİ

A

B

%63
Perfore
A

C

D

- E - - -
AG SH 07U 54 40 B1 C B A A A M1
1 2 3 4 5 6 7 8 9 10 11 12

1. Kurumsal kodlama başlangıç karakterleridir. AGER marka kısalt- Duvar Tipi SOHO Serisi KAPAK Opsiyonları
ması AG olarak yer almıştır.
A Düz Yapıda, Komple Metal Vidalı Tip, Panel
2. Ürün ailesi kodudur. SH; SOHO serisi ürünlerini ifade etmektedir.
B Tek Açılım, Düz yapıda, Komple Metal Vidalı Geçmeli Tip,
3. Numerik Karakter, ürün yüksekliğini belirler. 07’den 12’e kadar Panel
olan, modeller bazında farklılık gösteren ürün yüksekliklerini U Yük-
seklik Alfa Numerik Notasyonu ile gösterilmesidir. U Yükseklik birimi C Tek Açılım, Düz Yapıda, Komple Camlı Ön Kapı, Tek Noktadan
Sabittir, değiştirilebilir değildir. 1U değeri 44,45mm. dir. Kilitlemeli ‘‘O’’ Kilit
4. Genişlik bilgisinin ilk iki basamağıdır. W:540mm kabinetlerde 54 D Tek Açılım, Düz Yapıda, Komple Metal Ön Kapı, Tek Noktadan
Kilitlemeli ‘‘O’’ Kilit
5. Derinlik bilgisinin ilk iki basamağıdır. D:300mm kabinetler için 30,
D:400mm kabinetler için 40 E Tek Açılım, Düz Yapıda, Komple Çerçeveli %63 Perforeli,
Metal Ön Kapı,Tek Noktadan Kilitlemeli ‘‘O’’ Kilit
6. Renk Kodudur. B1 Açık gri RAL 7035’i, S1 siyah RAL 9005’i.
7. Ön Kapak seçimini belirtmek için kullanılır.*

8. Arka Kapak seçimini belirtmek için kullanılır.*
9. Sağ yan kapak seçimini belirtmek için kullanılır.*
10. Sol yan kapak seçimini belirtmek için kullanılır.*
11. Versiyon bilgisidir. A- Standart versiyon. Kabinet üzerinde yapılan
herhangi bir değişiklikte versiyon alfabetik olarak değiştirilmektedir.

12. Kabinin sevk şeklini belirtmek için kullanılan kod numarasıdır. M1
montajlı sevk için, D1 ise demonte sevk için kullanılır.
* KAPAK SEÇİMİ İÇİN; KAPAK OPSİYONLARINI İNCELEYEBİLİR-
SİNİZ...

www.ager.com.tr 79
