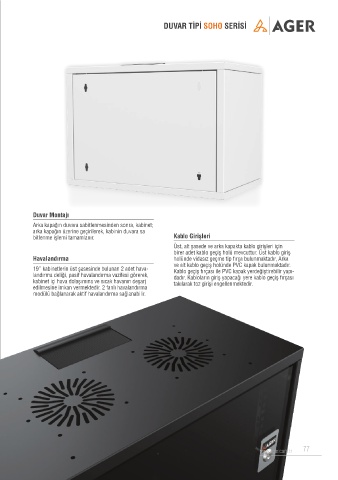

Page 74 - AGER Katalog

DUVAR TİPİ SOHO SERİSİ

Duvar Montajı

Arka kapağın duvara sabitlenmesinden sonra, kabinet;
arka kapağın üzerine geçirilerek, kabinin duvara sa
bitlenme işlemi tamamlanır. Kablo Girişleri
Üst, alt şasede ve arka kapakta kablo girişleri için
birer adet kablo geçiş holü mevcuttur. Üst kablo giriş
Havalandırma holünde vidasız geçme tip fırça bulunmaktadır, Arka
ve alt kablo geçiş holünde PVC kapak bulunmaktadır.
19’’ kabinetlerin üst şasesinde bulunan 2 adet hava- Kablo geçiş fırçası ile PVC kapak yerdeğiştirebilir yapı-
landırma deliği, pasif havalandırma vazifesi görerek, dadır. Kabloların giriş yapacağı yere kablo geçiş fırçası
kabinet içi hava dolaşımına ve sıcak havanın deşarj takılarak toz girişi engellenmektedir.
edilmesine imkan vermektedir. 2 fanlı havalandırma
modülü bağlanarak aktif havalandırma sağlanabilir.

www.ager.com.tr 77
