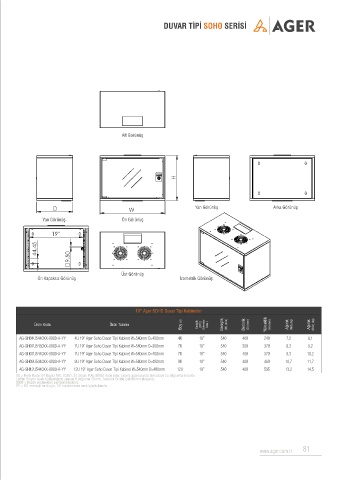

DUVAR TİPİ SOHO SERİSİ
Alt Görünüş
Yan Görünüş Arka Görünüş
Yan Görünüş Ön Görünüş
Üst Görünüş
Ön Kapaksız Görünüş İzometrik Görünüş
19’’ Ager SOHO Duvar Tipi Kabinetler
Ürün Kodu Ürün Tanımı Boy (U) Genişlik (Cihaz Dikmeler Arası) Genişlik (W) (mm) Derinlik (D) (mm) Yükseklik (H) (mm) Ağırlık (Net) (kg) Ağırlık (Brüt) (kg)
AG-SH04U5440XX-0000-A-YY 4U 19’’ Ager Soho Duvar Tipi Kabinet W=540mm D=400mm 4U 19’’ 540 400 240 7,2 8,1
AG-SH07U5430XX-0000-A-YY 7U 19’’ Ager Soho Duvar Tipi Kabinet W=540mm D=300mm 7U 19’’ 540 300 370 8,3 9,2
AG-SH07U5440XX-0000-A-YY 7U 19’’ Ager Soho Duvar Tipi Kabinet W=540mm D=400mm 7U 19’’ 540 400 370 9,3 10,2
AG-SH09U5440XX-0000-A-YY 9U 19’’ Ager Soho Duvar Tipi Kabinet W=540mm D=400mm 9U 19’’ 540 400 460 10,7 11,7
AG-SH12U5440XX-0000-A-YY 12U 19’’ Ager Soho Duvar Tipi Kabinet W=540mm D=400mm 12U 19’’ 540 400 595 13,2 14,5
XX = Renk Kodu, B1 Beyaz RAL 7035’i, S1 Siyah RAL 9005’i ifade eder, sipariş aşamasında temsilciye bu bilgi aktarılmalıdır.
Lütfen Pinyon Ayak Kullandığınız zaman H değerine 30mm, Tekerlek Grubu İçin 80mm ekleyiniz.
0000 = Kapak seçenekleri sayfasına bakınız.
YY = M1 montajlı sevk için, D1 ise demonte sevk için kullanılır.
